UML设计与基本概念

UML 的各种图

UML 又称为统一建模语言，是为面向对象开发系统进行说明、可视化的一种标准语言。
UML 的分类如下：

用例图

类图

类图是描述类与类之间的关系，在类图里有常见的六种关系。分别是泛化（Generalization）, 实现（Realization），关联（Association)，聚合（Aggregation），组合(Composition)，依赖(Dependency)

各种关系的强弱顺序： 泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖

1. 泛化（一种继承关系）
   例如：动物 -> 老虎

2. 实现（类与接口的关系，表示接口的实现）
   例如：鸟 -> 燕子

3. 聚合（部分和整体的关系，但部分可以脱离整体单独存在）
   【代码体现】：成员变量
   例如：汽车 -> 轮子

4. 组合（部分和整体的关系，但部分不能脱离整体单独存在，整体没了部分也无法独活）
   【代码体现】：成员变量
   例如：公司 -> 部门

5. 关联（类和类之间知道彼此的存在【属性、方法之类】，关联可以是单项的，也可以是双向的）
   【代码体现】：成员变量
   例如：夫妻、师生

6. 依赖（使用的关系，类与类独立，仅存在协助关系，并且尽量不使用双向互相依赖）
   【代码表现】：局部变量、方法的参数或者对静态方法的调用
   例如：人 -> 锤子

7. 各种类图的关系

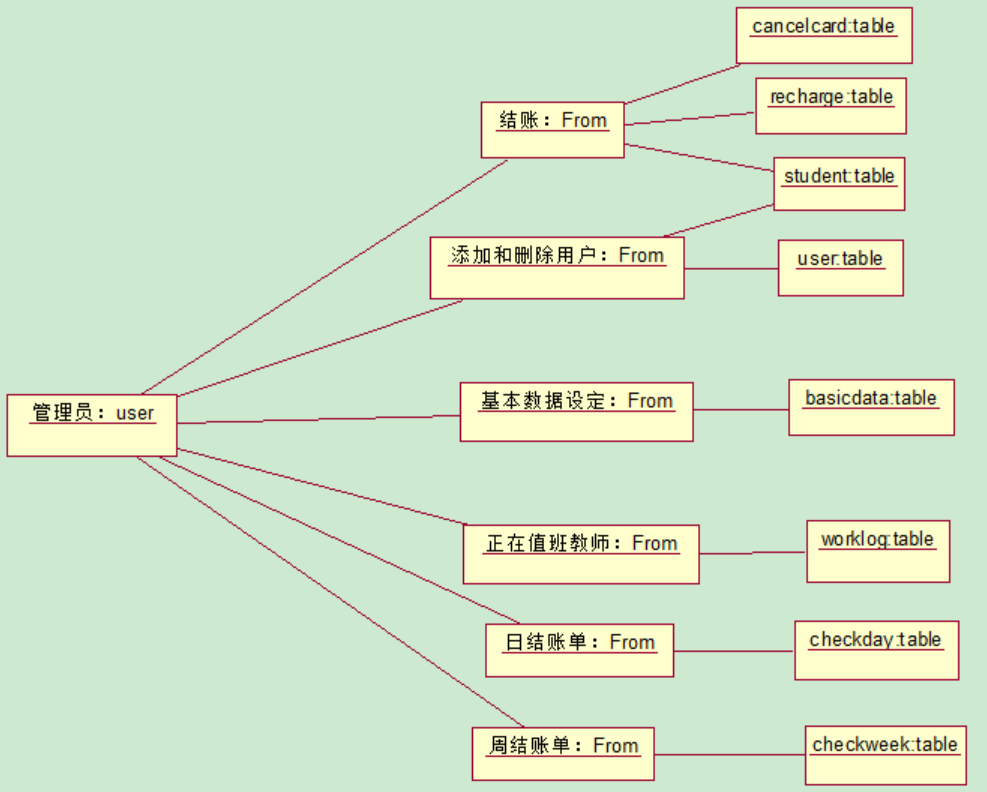

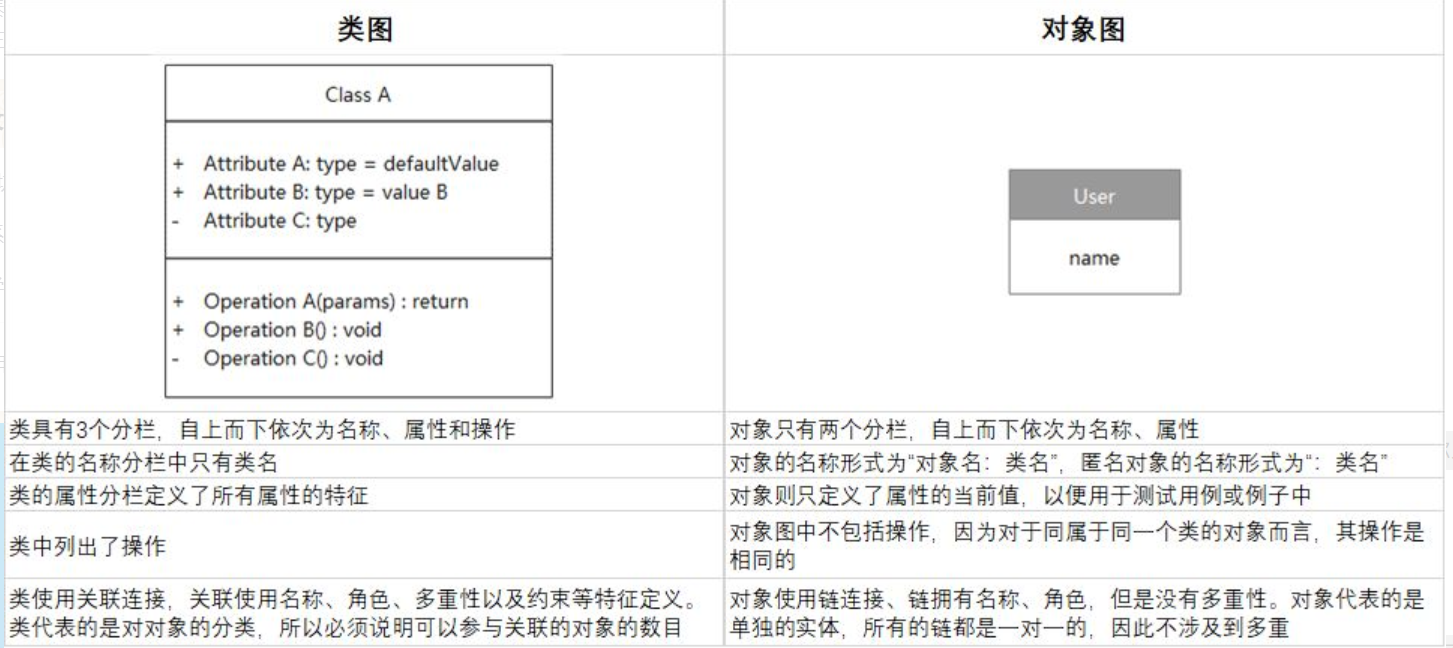

对象图

描述的是参与交互的各个对象在交互过程中某一时刻的状态。

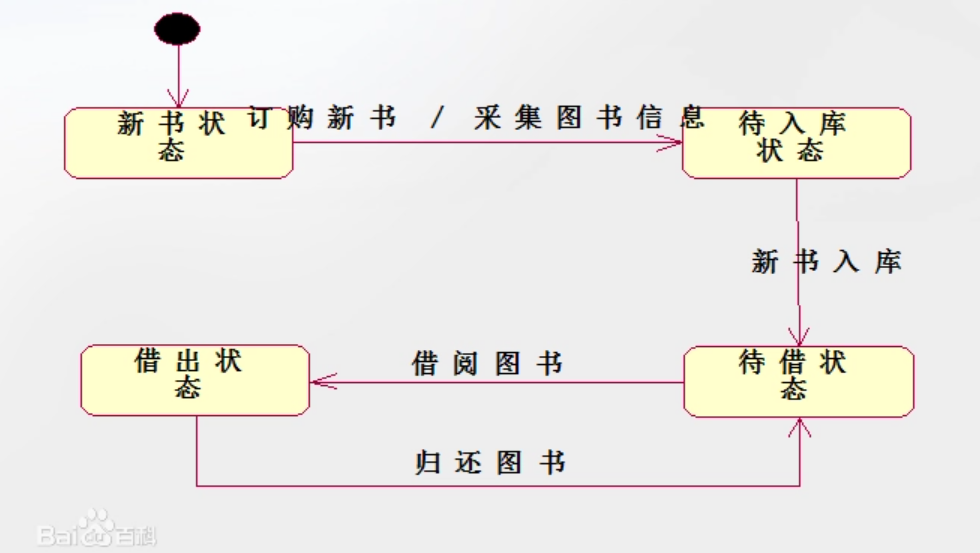

状态图（Statechart Diagrams）

是描述一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处的状态对不同的事件做出反应。
框里是状态，线是行为。

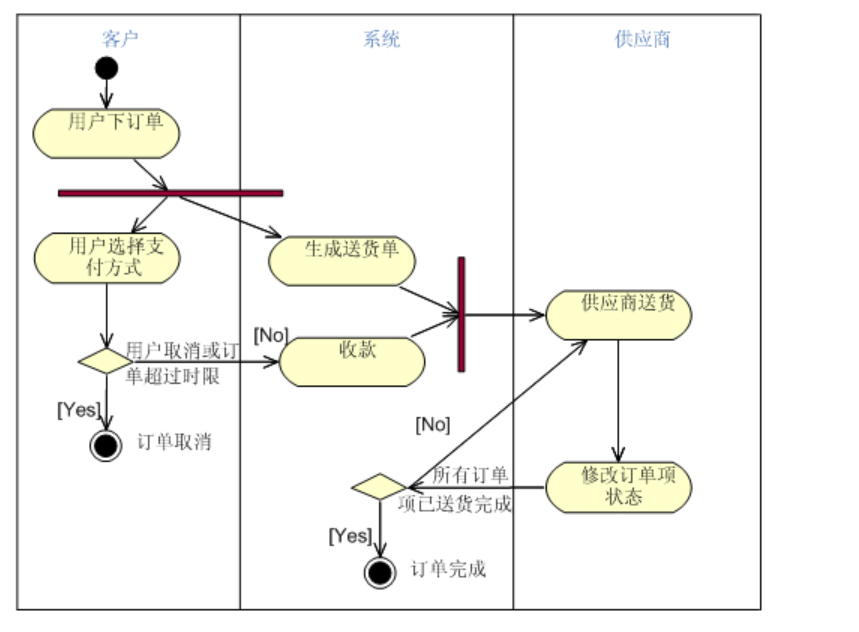

活动图（Activity Diagrams）

用于表示系统中各种活动的次序。
实圆圈是开始，框里是行为，菱形是选择，套圈是结束。

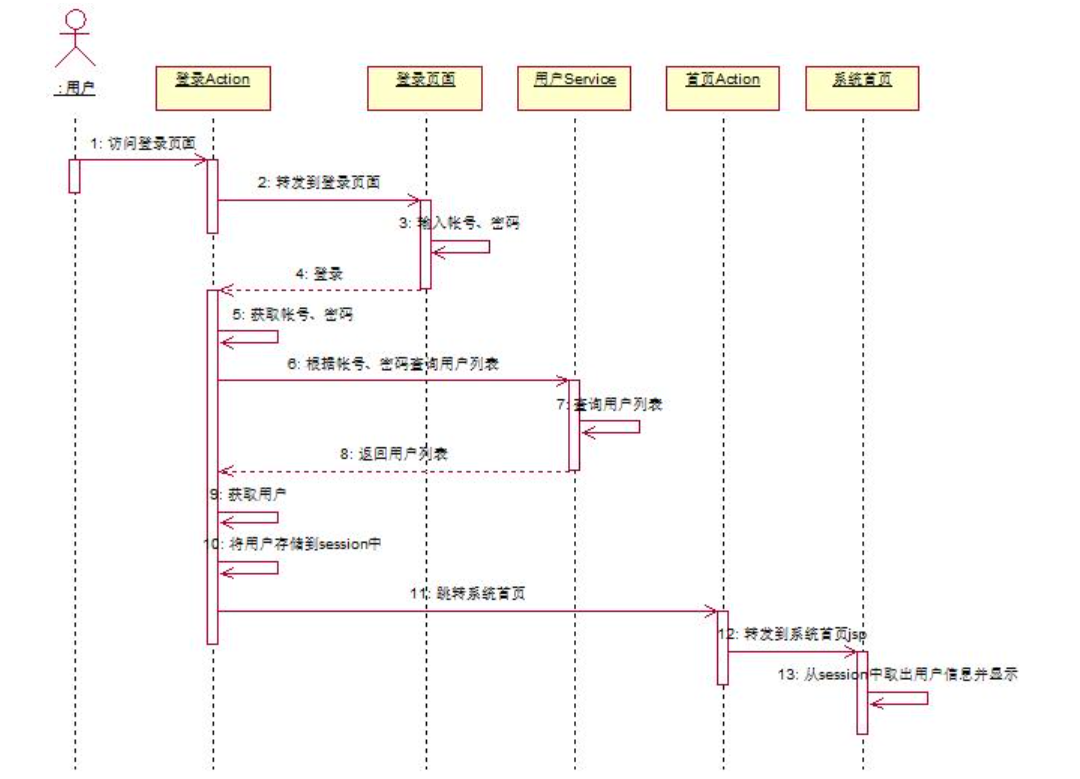

时序图（equence Diagrams）

描述了对象之间消息发送的先后顺序，强调时间顺序。

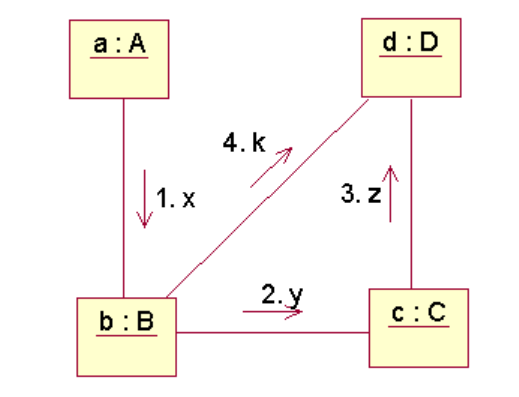

协作图（Collaboration Diagrams）

描述了收发消息的对象的组织关系，强调对象之间的合作关系。

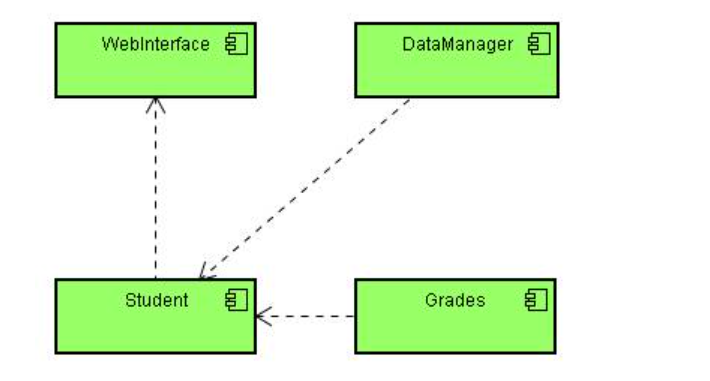

构件图（Component Diagrams）

构件图是用来表示系统中构件与构件之间，类或接口与构件之间的关系图。

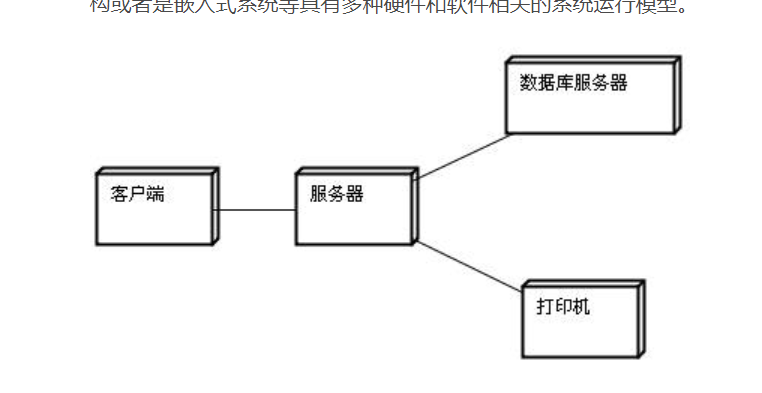

部署图（Deployment Diagrams）

描述了系统运行时进行处理的结点以及在结点上活动的构件的配置。强调了物理设备以及之间的连接关系。
